Iată un caz de la unul dintre clienții noștri, el deține o fabrică care produce sticle de plastic și găleți de plastic. Acum se apropie de lunile de vară, are nevoie să fie instalat un aparat de aer condiționat pentru atelierul fabricii. Aici avem câteva detalii de bază ale lucrătorilor săi din fabrică. 60, suprafața solului 2700㎡, înălțimea 8 metri, temperatura țintă interioară este de 25 ~ 30 de grade, raportul de aer proaspăt de 5%, raportul de circulație a aerului de 4 ~ 6 ori, deci câți kilowați de capacitate de răcire ar trebui să fie?
1. Volumul spațiului camerei=2700 ㎡×8 metri=21,600 m³
2. Debitul de aer=21,600 m³×5%×4~6 ori=4,320 6,480 m³/h, pe baza raportului de aer proaspăt 5%
3. Estimarea sarcinii de răcire (luând în considerare personalul, echipamentul, structura anvelopei, aerul proaspăt)
Estimăm sarcina de răcire a unității în funcție de valoarea experienței din industrie
Valoarea de referință a sarcinii de răcire a atelierului de plastic 150~250 W/m²
Densitate mare de personal (60 persoane), căldură echipament, luăm 220 W/m² este mai sigur
Capacitate de răcire=2700 m²×220 W/m²=594,000 W=594 KW
Propuneri:

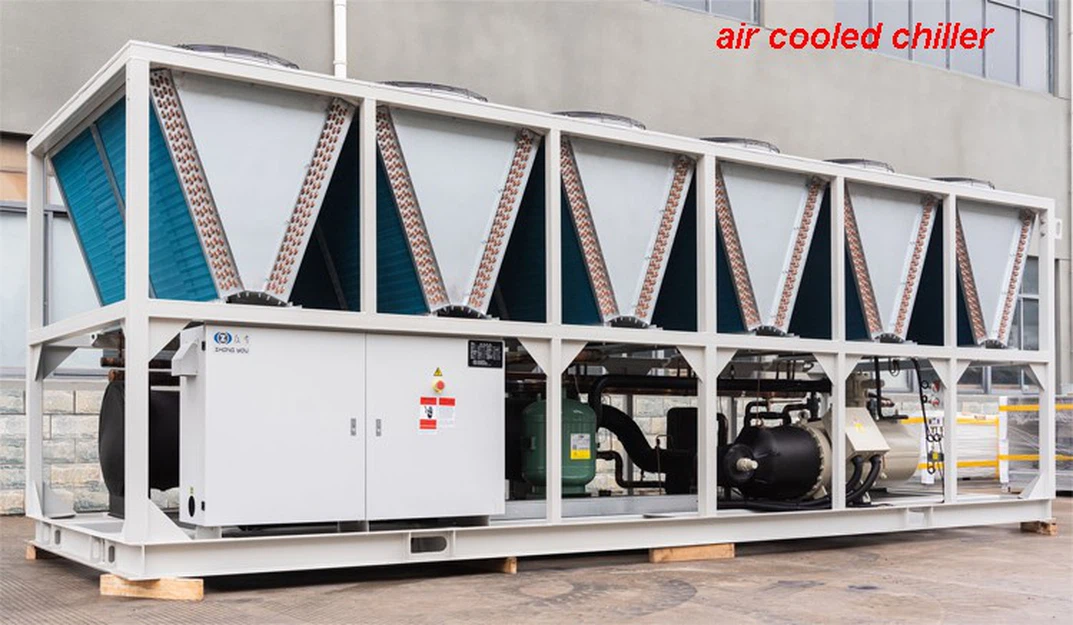

1. Numărul de răcitoare: sunt recomandate două răcitoare cu șurub de 300 kW răcite cu aer-(pentru redundanță și funcționare-de partajare a timpului)

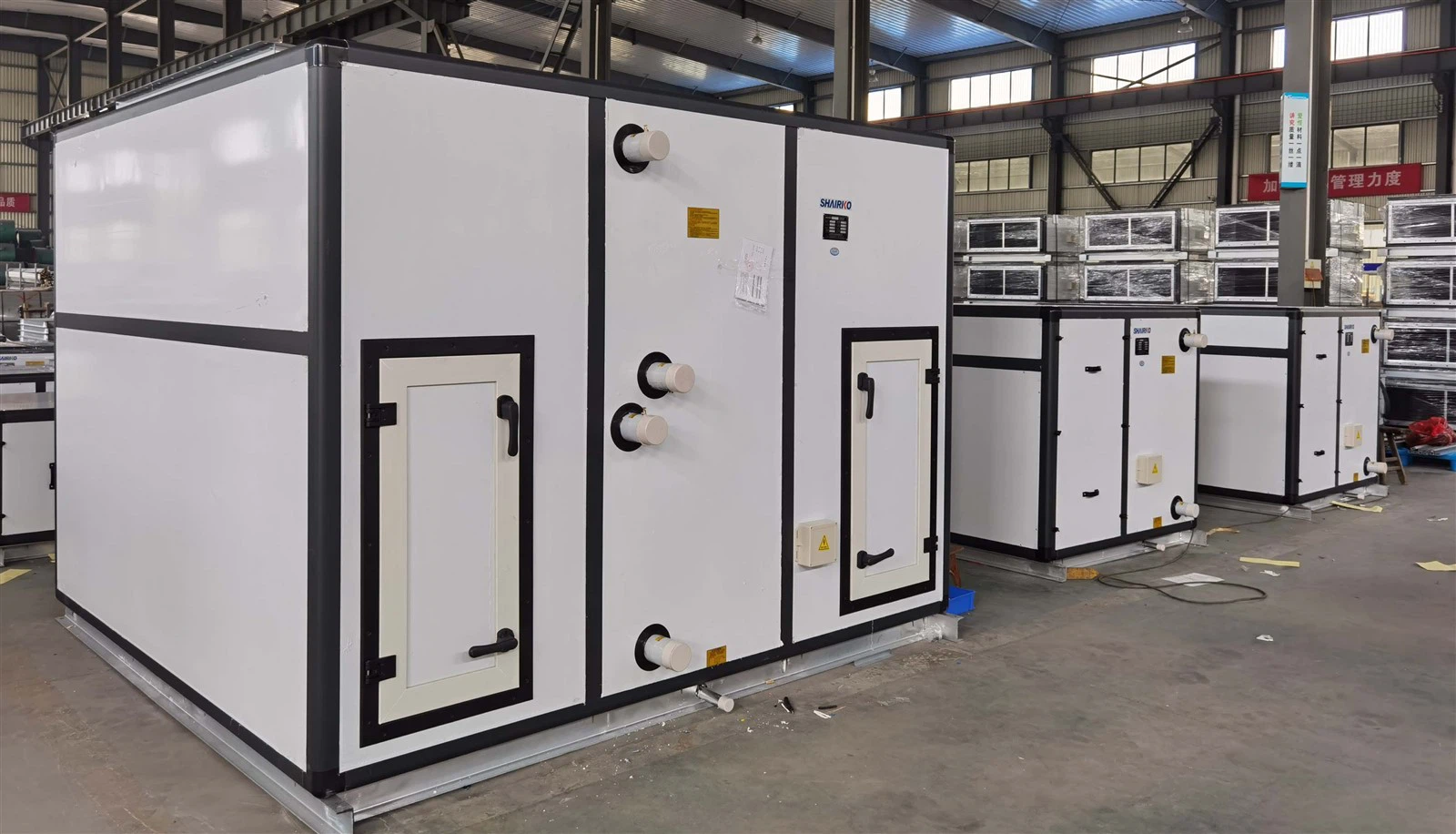

2. Echipamente terminale: Aproximativ 3~4 unități de AHU mari (aproximativ 15.000 m³/h) sau dispersează mai multe unități de dimensiuni medii-
3. Tratarea aerului proaspăt: Efectuați tratarea centralizată a aerului proaspăt în funcție de numărul de schimbări de aer sau configurați AHU cu secțiune de aer proaspăt
4. Spațiu necesar: Nu este necesar niciun turn de răcire, ocupând o suprafață compactă, iar întreținerea ulterioară este relativ simplă
